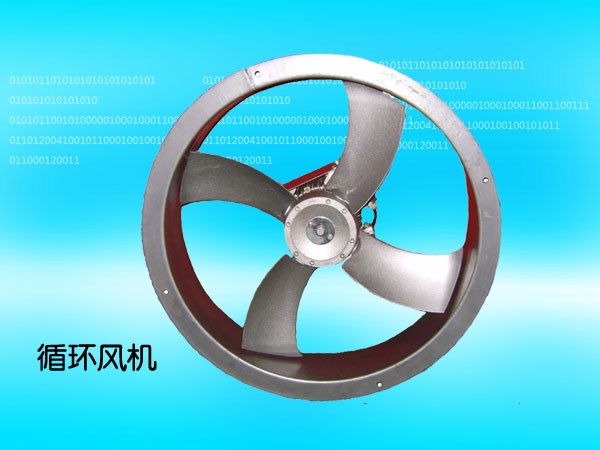

循環風機
在50Hz電網供電,轉速1440r/min時循環風機性能參數:風量15000 m3/h以上,全壓170 Pa~250 Pa,靜壓不低于70 Pa,整機最高全壓效率70%以上,非變頻調節裝置效率(最高風機全壓效率與電動機效率的乘積)不低于58%。
葉片截面形狀為機翼型,單個風葉與葉柄整體鑄成。葉輪由壓鑄鋁合金葉片和壓鑄鋁合金輪轂組成,采用帶有防松連接螺栓聯結緊固。輪轂表面有不同安裝角度的指示標記,方便調節,輪轂內孔與選配電動機的軸徑一致,方便安裝。葉輪與風輪材料選用ZL104或近似牌號的鑄造鋁合金,鋁合金鑄件質量符合GB9438規定。
風筒直徑700mm,深度165mm,選用厚度1.8mm 以上的國標Q195冷軋鋼板焊接而成。焊縫嚴密、平整,無氣孔無夾渣不漏氣。風筒外表面清潔、勻稱、平整,涂防銹涂料和裝飾性涂料,內表面涂防銹涂料。
機座號100,額定頻率50Hz,額定功率1.5kW或2.2kW,額定轉速1440r/min。電壓允許波動±20%。單相電源時采用額定電壓為220V的單相電動機,三相電源時采用額定電壓為380V的4/6極三相高低速電動機。
變頻調速電動機可在20Hz~50Hz范圍內連續調速,在額定電壓下,電動機參數滿足:頻率為50Hz時,效率不低于80%,功率因數不低于0.80;頻率為40Hz時,效率不低于75%,功率因數不低于0.70;頻率為30Hz時,效率不低于70%,功率因數不低于0.50。
電動機絕緣等級F級以上,防護等級IP54以上,耐高溫高濕,潤滑油滴點溫度≥200℃。變頻調速電動機采用加厚漆膜—3銅漆包線,槽絕緣紙采用含有云母的新型槽絕緣紙,相間絕緣采用F級的DMD。普通電動機采用F級漆膜—2銅漆包線,槽絕緣紙采用F級DMD
電動機安裝尺寸及公差與Y2—100L—4電動機安裝尺寸相同,電動機結構及安裝型式為IMB30。
